CANBUS Signalkabel CONNECTOR | Entstörfilter für Rückfahrkameras und Einparkhilfen

CANBUS Signalkabel CONNECTOR | Entstörfilter für Rückfahrkameras und Einparkhilfen

• für alle Rückfahrkameras, Kamera-Set's und Einparkhilfen
• passend zu allen Systemen von VSG24 und weiteren Anbietern
• Entstörfilter bis 1 Ampere belastbar | 12 Volt Spannung
• Geeignet für getaktete Rückfahrsignale (z.B. bei Can Bus Systemen)

Der VSG24 CONNECTOR ist ein digitaler Entstörfilter für Rückfahrkameras & Einparkhilfen.
Damit wird ein Anschluss an Fahrzeugen mit CAN-BUS Systemen oder PWM Signal Steuerung ermöglicht.
Somit lassen sich Rückfahrkameras und Einparkhilfen am getakteten Stromkabel des Rückfahrscheinwerfers anschließen.

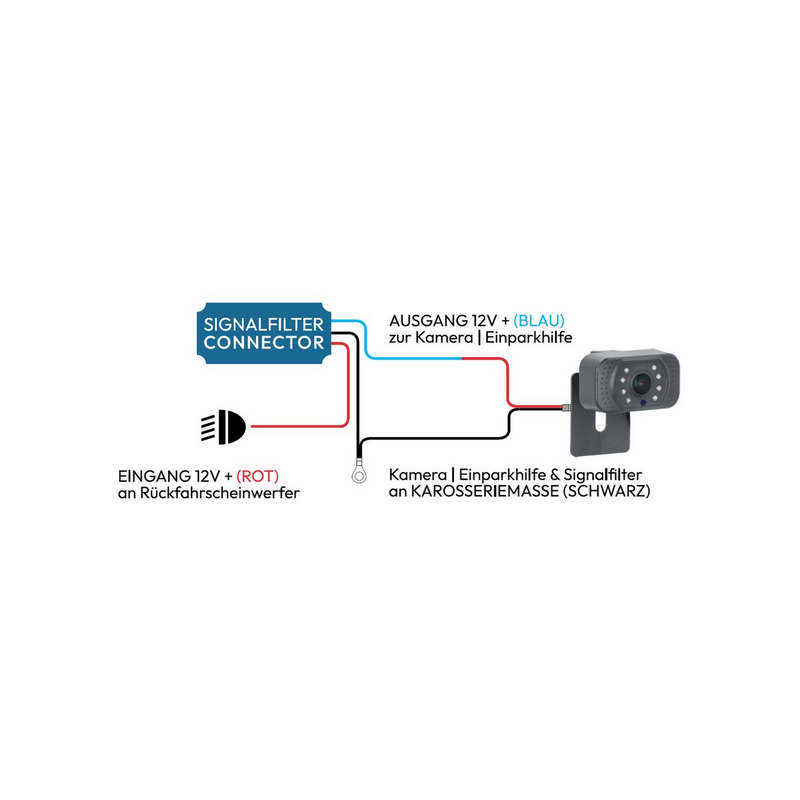

Kabel Schwarz: Karosseriemasse

Kabel Rot: EINGANG 12V+ (PLUS)
Schließen Sie dieses Kabel an der 12V+ Leitung des Rückfahrscheinwerfer an.
Kabel Blau: AUSGANG 12V+ (PLUS)
Verbinden Sie dieses Kabel mit der 12V+ Leitung Ihrer Rückfahrkamera /Einparkhilfe
Bitte beachten Sie: Der Masseanschluss des Filters (Schwarzes Kabel)und der Masseanschluss Ihrer Rückfahrkamera/Einparkhilfe muss unbedingtdirekt mit der Karosseriemasse verbunden werden.Die max. Stromabnahme Ihrer Rückfahrkamera darf 1 Ampere nicht überschreiten.

Durch den Filter wird die Gleichspannung auf 12 Volt stabilisiert
Dadurch haben sie bei laufendem Motor keine Störungen bei Ihrer Einparkhilfe oder im Bild der Rückfahrkamera.

Eine Kamera ist nicht im Lieferumfang.
